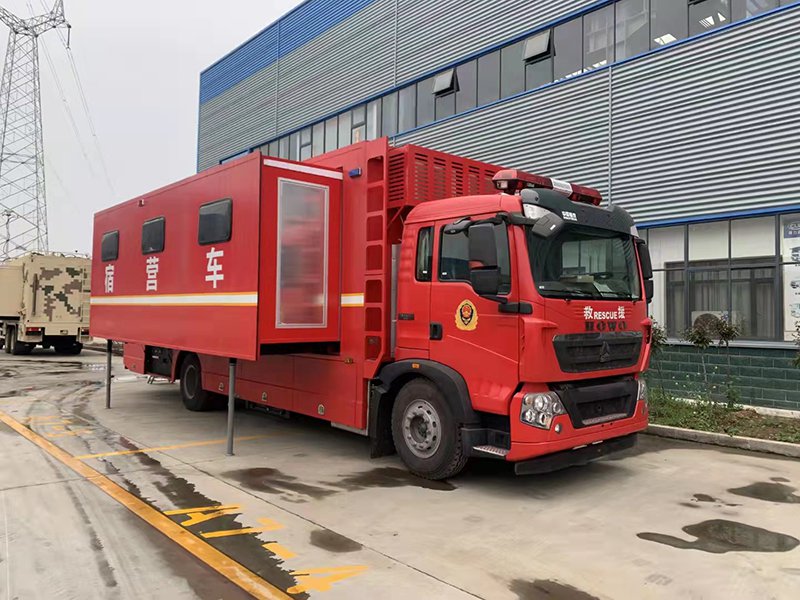

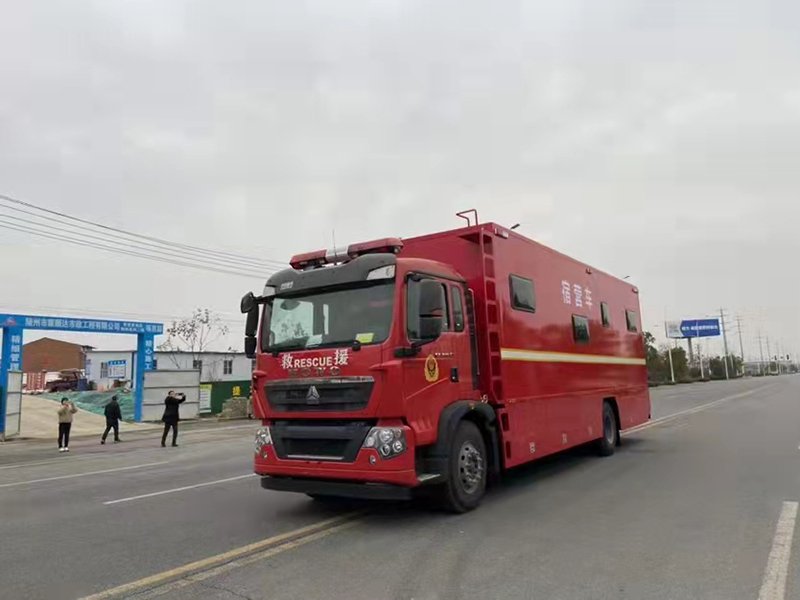

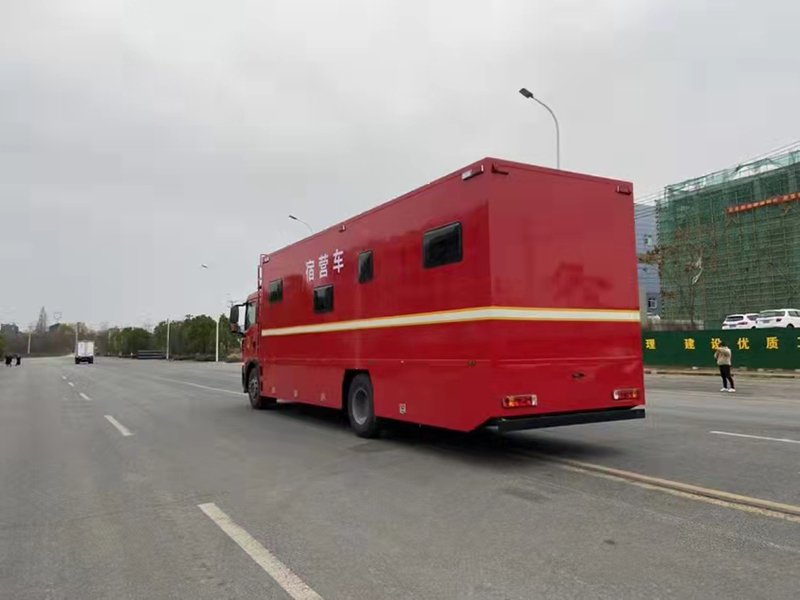

重汽宿营车整车技术参数
|
宿营车主要由重汽豪沃二类汽车底盘、宿营方舱、宿营**，空气调节系统、淋浴系统、水路系统、电气系统等组成。能够满足 24 人的住宿。具有舒适的就寝环境及齐全的卫生**。车辆改装设计：整车改装设计符合**对汽车设计改装的相关要求；在保证运载工具行驶安全的前提下，充分利用汽车底盘的有效载荷及底盘尺寸；能满足车载设备安装、运行和人员工作、生活需要。整车机动灵活、可靠性高、环境适应性好，性价比高。能够满足 24 人的住宿，淋浴、洗漱、阅读，空间利用率高。 整车性能符合《机动车运行安全技术条件（GB7258-2017）》、《汽车及挂车外部照明和信号装置的数量、位置和光色（GB4785-84）》、《厢式车通用规范（GJB79A-94）》、 《汽车外廓尺寸限界（GB1589-2016）》、GB 50054-95 《低压配电设计规范》；整车外廓尺寸、轴荷及质量应符合 GB1589-2016《道路车辆外廓尺寸、轴荷及质量限值》 的规定； |
|
|
技术参数及要求 |
|
|
名称 |
宿营车 |
|
外廓尺寸 |
10370*2550*3980mm |
|
总质量 |
15800KG |
|
整备质量 |
15670KG |
|
发动机额定功率 |
228KW |
|
**车速 |
95km/h |
|
轴距:mm |
5600mm |
|
排放标准 |
国Ⅴ |
|
乘员人数 |
2 |
|
底盘型号 |
ZZ5207N4617E1 |
|
底盘驱动形式 |
4*2 |
|
轮胎数 |
6+1 |
|
前悬/后悬 |
1500/3270mm |
|
防抱死系统 |
有 |
|
轴荷 |
5600/10200 |
底盘参数
|
结构 |
采用全封闭驾驶室，全钢框架焊接，液压缸倾翻、带安全锁止装置。 |
|
|
司乘人员数 |
3 |
|
|
驾驶员位置 |
左置 |
|
|
底盘配置 |
全钢结构液压手动操作，翻转驾驶室，为高强度安全驾驶室，悬挂优良，可适应恶劣地形环境。驾驶室内部自带冷暖空调、收音机。车门开启角度 85℃；车门把手方便戴手套开启关闭。 |
|
|
设备 |
除原车设备外，加装有 100W **报器、****开关及指示灯、频闪灯开关、7 寸液晶倒车显示器和倒车雷达。**报系统嵌入驾驶工作平台，**、**报一体**，驾驶室预留 GPS 卫星定位系统、计算机、车载集群电台的电源接口和安装位置。 |
|
|
仪表 |
车辆车速表、燃油表，转速表等。 |
|
上装总体布局
|
总体布置 |
宿营舱主厢体为钢骨架、内、外蒙皮。外蒙皮为 1.5mm 后铝板，中 间 45mm 厚阻燃微孔型聚氨脂，内玻璃钢，箱体两侧扩展式方舱。 |
|

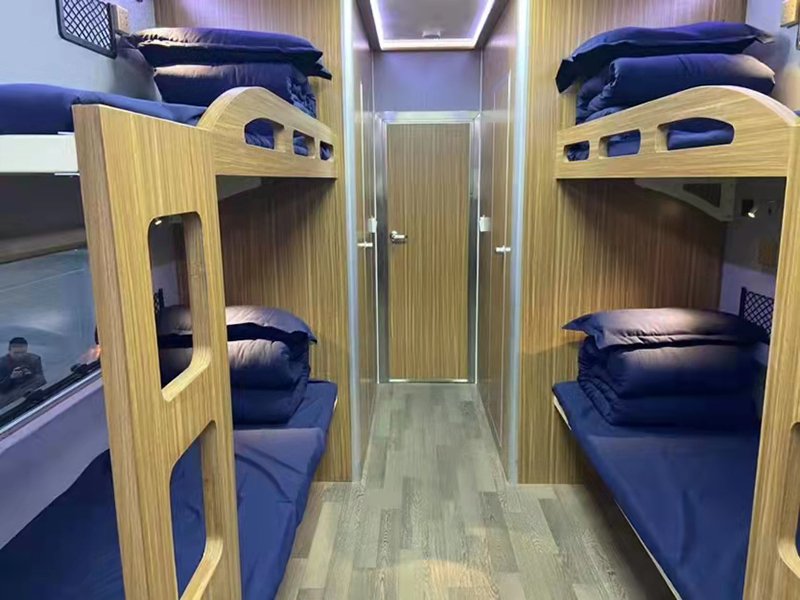

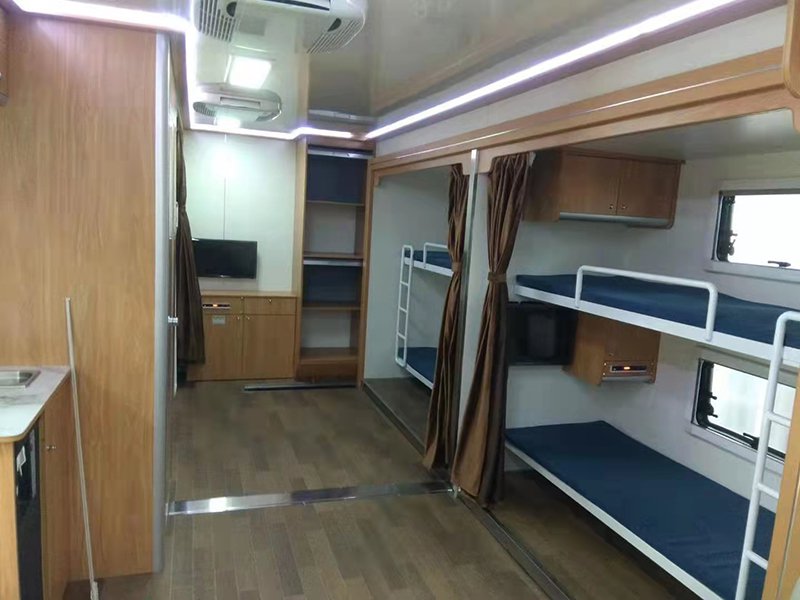

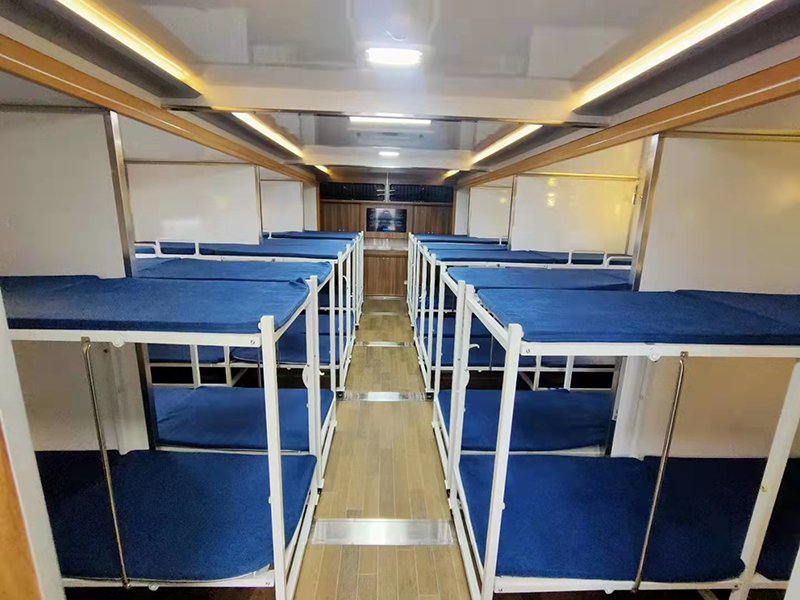

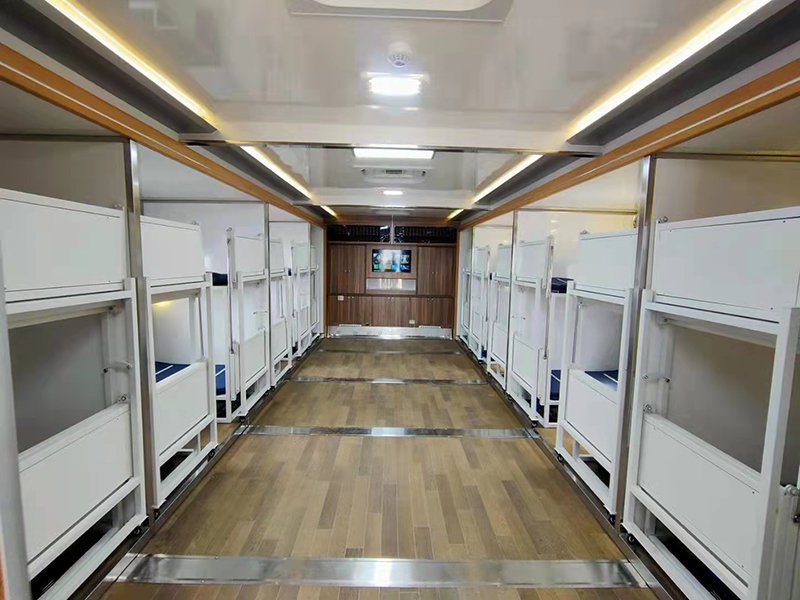

箱体内部设计 24 人上下铺。，并配备**插座阅读灯及 USB 插口。卫生间淋浴间，洗漱平台，鞋柜，箱体侧面和尾部各设计一部不锈 钢上车梯。 |
|
|

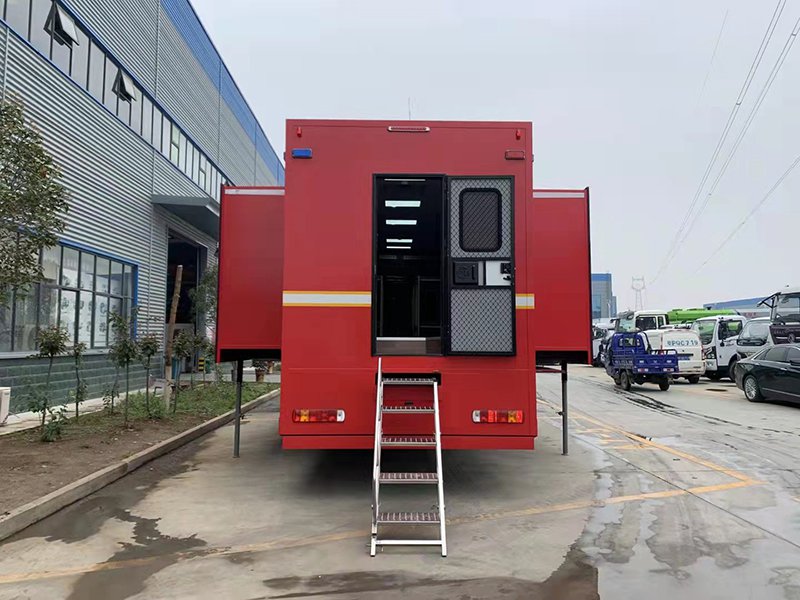

车厢左侧配备两套**舱门，舱门下方均设置一套抽拉梯。 |
|
|
工艺要求 |
箱体复合板使用外铝蒙皮内玻璃钢蒙皮，中间为金属骨架结构，既 保证了箱体的强度，又减轻了箱体重量。复合板中间填充保温隔热材料，既提高箱体整体强度也提高了保温隔热效果、防水、防潮。 |
平面图如下
|
重汽宿营车 8-12 人－标准配置明细 |
|||||
|
一、整车参数 |
|||||
|
1 |
外形尺寸 |
10370*2550*3980 |
|||
|
2 |
驱动类型 |
4×2 |
|||
|
3 |
发动机功率 |
228kw（可选装不同功率发动机） |
|||
|
4 |
发动机排量 |
9.7L |
|||
|
5 |
总质量(Kg) |
15800 |
|||
|
6 |
排放标准 |
GB17691-2005 国 V 排放标准 |
|||
|
7 |
乘员人数 |
乘员人数 2 人 |
|||
|
8 |
整备质量(Kg) |
15670 |
|||
|
9 |
**车速(Km/h) |
110 |
|||
|
二、底盘 |
|||||
|
序 号 |
货物名称 |
规格型号 |
品牌/ 材质 |
数量 |
单位 |
|
1 |
重汽豪沃底盘 |
重汽豪沃 4*2 底盘，柴油，国五排放， 重汽发动机 228KW，轴距:5600mm |
重汽 |
1 |
辆 |
|
2 |
副车架加装 |
汽车大梁专用，防腐处理 |
自制 |
1 |
套 |
|
三、厢体 |
|||||
|
1 |
箱体 |
外部采用 1.5mm 铝平板、内部 2mm 玻 璃钢板，内部钢骨架+聚氨酯填充。厚度为 45mm; |
自制 |
1 |
套 |
|
2 |
后舱门 |
后门带瞭望窗的房车门 |
自制 |
1 |
个 |
|
3 |
地板 |
地板革 |
外购 |
1 |
套 |
|
4 |
宿营床铺 |
上下铺形式 1900*650，上下铺为翻转 可折叠机构 |
外购 |
6 |
套 |
|
5 |
窗户 |
左右厢侧板各设置 3 个，均为房车专 用外推窗，带窗帘及纱窗 |
外购 |
6 |
套 |
|
6 |
车前面上吊柜（内为 空调排风口） |
免漆板材质 |
自制 |
1 |
套 |
|
7 |
车前下储物柜 |
免漆板材质 |
自制 |
1 |
套 |
|
四、电气设备 |
|||||
|
1 |
发电机 |
额定功率 5KW/汽油 |
外购 |
1 |
台 |
|
2 |
电视机 |
42 寸液晶 LED |
外购 |
1 |
个 |
|
3 |
天窗换气扇 |
24V，带逃生装置 |
外购 |
2 |
个 |
|
4 |
应急照明灯 |
车厢内前后各一个 |
外购 |
2 |
个 |
|
5 |
顶灯 |
LED 平板灯 |
外购 |
3 |
个 |
|
6 |
蓄电池 |
200A |
外购 |
2 |
套 |
|
7 |
充电逆变一体机 |
2KW |
外购 |
1 |
台 |
|
8 |
柔性阅读灯 |
夜间照明及个人阅读 |
外购 |
12 |
个 |
|
9 |
单人床铺插座 |
个人手机充电 |
外购 |
12 |
个 |
|
10 |
燃油暖风机 |
加热功率 5KW（ 高 寒 地 区 需 加装 装 1 个 7KW） |
外购 |
1 |
个 |
|
11 |
空调 |
1.5P 壁挂式空调 |
外购 |
2 |
台 |
|
12 |
电器**箱 |
**整车电路 |
外购 |
1 |
套 |
|
13 |
电源保护器 |
电源漏电超载过压等保护装置 |
外购 |
1 |
个 |
|
14 |
电缆线盘 |
50 米（带电缆盘） |
外购 |
1 |
套 |
|
15 |
专用水泵 |
220 伏 |
外购 |
1 |
个 |
|
五、卫浴设备 |
|||||
|
1 |
卫生间 |
便携式坐便器 |
自制 |
1 |
套 |
|
2 |
洗嗽池 |
配备 2 个水龙头 |
定制 |
1 |
套 |
|
3 |
净水箱 |
400L |
定制 |
1 |
个 |
|
4 |
污水箱 |
200L |
定制 |
1 |
个 |
|
六、**系统 |
|||||
|
1 |
水、电**系统 |
**面板 |
|||
|
七、附件 |
|||||
|
1 |
一侧上车爬梯（带折 叠栏杆） |
防滑，防碰伤； |
自制 |
1 |
套 |
|
2 |
副油箱 |
200L |
自制 |
1 |
台 |
|
八 、 辅 助 |
||||
|
1 倒车导航监控系统 |
含摄像头、**器,7 寸显示屏； |
外购 |
1 |
台 |
|
2干粉灭火器 |
1.5KG 干粉灭火器 |
外购 |
2 |
台 |
|
3 烟雾报**器 |
前后各一个 |
外购 |
2 |
个 |
|
九 、 选 装 配 置 |
||||
|
1 卫星天线 |
移动中通天线 |
外购 |
1 |
套 |
|
2 床上用品 |
枕套，被套，床单 外购 |
外购 |
12 |
套 |
|
3 暖风机 |
7KW（柴油）DC24V |
外购 |
1 |
台 |
|
4 消防**系统 |
驾驶室前长条** 1 个、厢体红蓝灯组 各 2 组； |
外购 |
1 |
1套 |
|
5 加湿器 |
外购 |
1 |
台 |
|
|
6 空气净化器 |
外购 |
1 |
台 |
|
